سنکرون دیزل ژنراتور2350 کاوا با برق شبکه در یزد

سنکرون ژنراتور با ژنراتور-سنکرون کردن  انواع دیزل ژنراتور  با برق شبکه و با یک یا چند ژنراتور

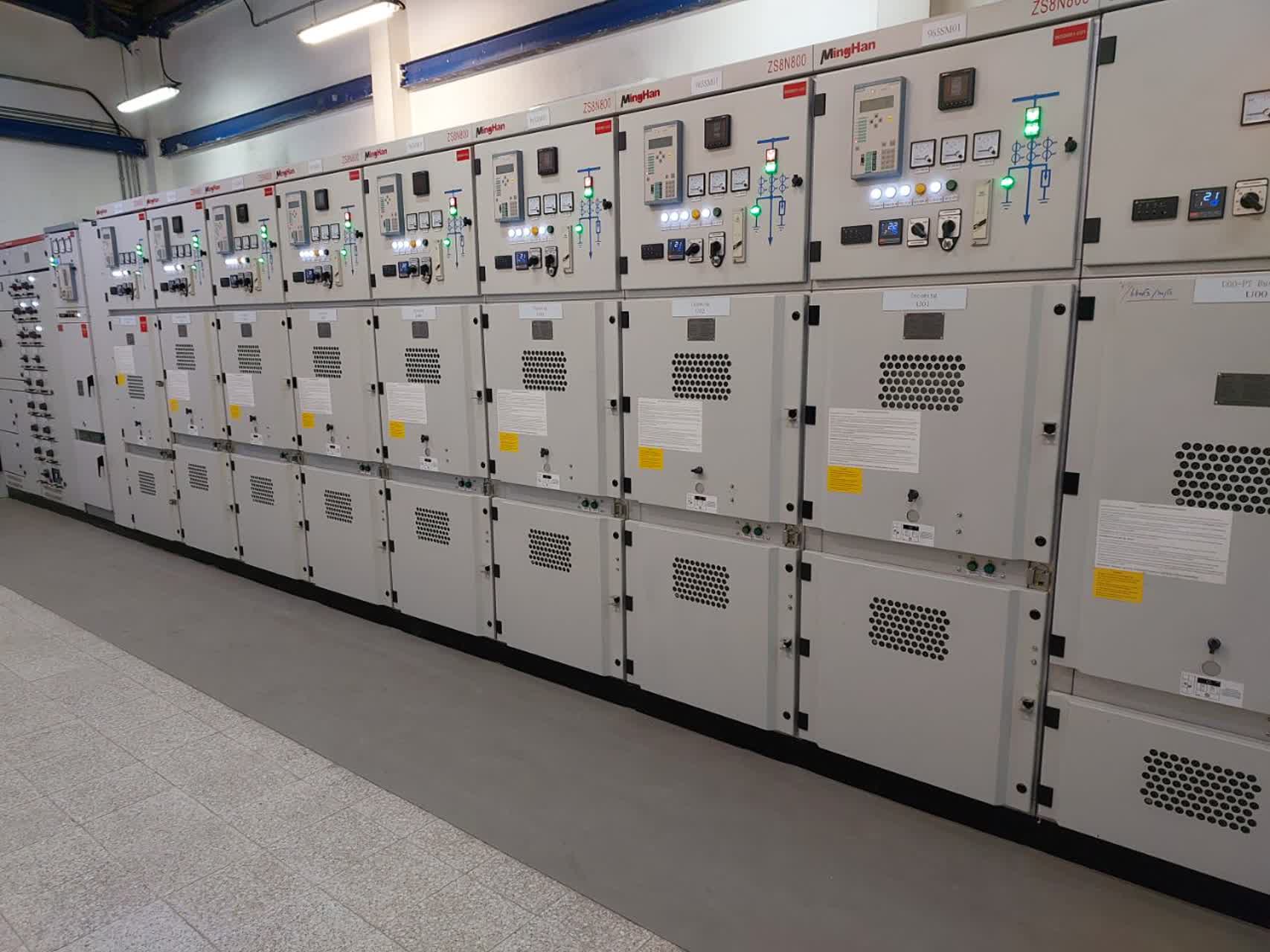

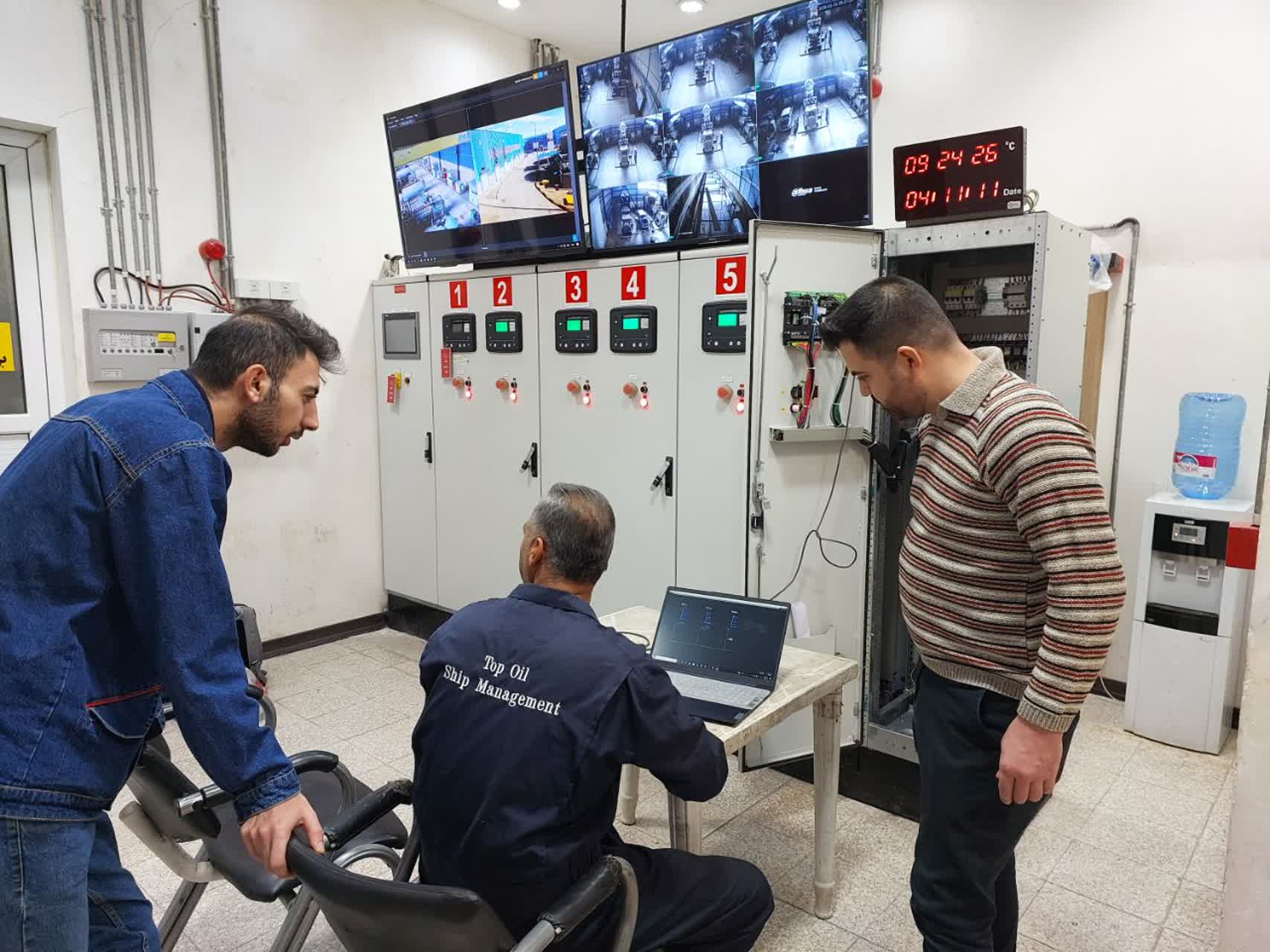

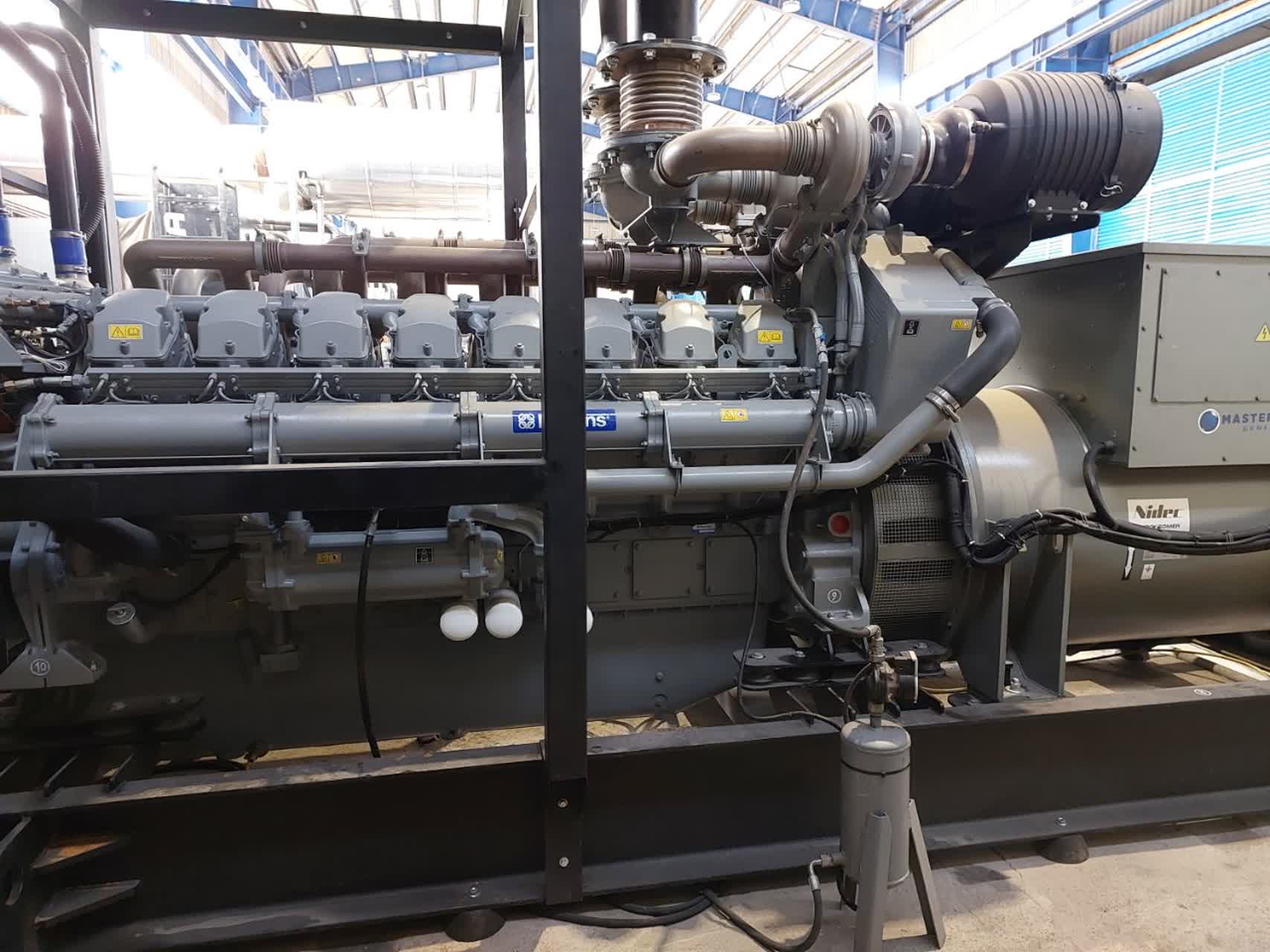

در این پروژه یک دستگاه دیس ژنراتور پرکینز 2350 کاوه آ با ژنراتور لوری سامر با برق شبکه پارالل سازی گردید

سنکرون کردن دیزل ژنراتور یعنی هم‌زمان و هم‌فاز کردن خروجی یک دیزل ژنراتور با شبکه برق یا با ژنراتور دیگر به‌طوری‌که بدون شوک الکتریکی یا مکانیکی به مدار وصل شود. سنکرون دیزل ژنراتور ممکن است جهت اتصال یک ژنراتور به  برق شهر و یا اتصال دو یا چند دیزل ژنراتور به یک باسبار مشترک صورت پذیرد.همچنین امکان متصل کردن چندین ژنراتور به فیدر برق شهر نیز وجود دارد که در اصطلاح به آن سنکرون با برق شهر می گویند.برای آشنایی کامل با روش های سنکرون کردن دیزل ژنراتور به صفحه مربوطه در وبسایت ما مراجعه کنید.

شرایط اصلی سنکرون  کردن دیزل ژنراتور

قبل از وصل کلید ژنراتور به باس‌بار باید این چهار پارامتر دقیقاً هماهنگ باشند:

• ولتاژ (Voltage) اختلاف ولتاژ ژنراتور و شبکه حداکثر ±۵٪
• فرکانس (Frequency) اختلاف فرکانس کمتر از ۰٫۱ تا ۰٫۲ هرتز
• توالی فاز (Phase Sequence) ترتیب فازها یکسان باشد (R-S-T)
• زاویه فاز (Phase Angle) فازها دقیقاً هم‌زمان روی هم قرار بگیرند (۰ درجه اختلاف)

روش‌های سنکرون کردن دیزل ژنراتور

1- سنکرون دستی (Manual Synchronization)

سنکرون دستی روش سنتی و آموزشی است.  ابزارها: ولت‌متر فرکانس‌متر سینکروسکوپ یا لامپ سنکرون

مراحل سنکرون کردن دیزل ژنراتور: روشن کردن ژنراتور تنظیم دور موتور با گاورنر → تنظیم فرکانس تنظیم ولتاژ با AVR مشاهده سینکروسکوپ در لحظه ساعت ۱۲ → بستن کلید ژنراتور

2-سنکرون اتوماتیک (Automatic Synchronization) روش صنعتی و استاندارد امروزی است تجهیزات رایج: برد کنترل سنکرون با برندهای رایج (Deep Sea، ComAp، Datakom، Woodward)

AVR گاورنر الکترونیکی  و کلید قدرت (ACB / MCCB)

مراحل سنکرون اتوماتیک:

استارت ژنراتور

کنترلر ولتاژ و فرکانس را تنظیم می‌کند

هم‌فاز شدن خودکار

فرمان بستن کلید

تقسیم بار بین ژنراتورها

مزایای سنکرون ژنراتور با ژنراتور (Parallel Operation)

سنکرون ژنراتور با ژنراتوردر نیروگاه‌ها و بیمارستان‌ها بسیار رایج است مزایای سنکرون کردن دیزل ژنراتور عبارت است از: افزایش توان خروجی تقسیم بار اکتیو و راکتیو افزونگی (Redundancy) امکان خاموش کردن یک ژنراتور بدون قطع برق

خطرات سنکرون

 اگر سنکرون اشتباه انجام شود: ضربه شدید به کوپلینگ و میل‌لنگ آسیب به ژنراتور و ترانس سوختن کلید قدرت خاموشی ناگهانی شبکه کاربردها نیروگاه‌های مقیاس کوچک بیمارستان‌ها صنایع بزرگ دیتاسنترها معادن

شرکت آسان ژنراتور فعال زمینه های زیر

• سنکرون گردن دیزل ژنراتور با ژنراتور و برق شبکه

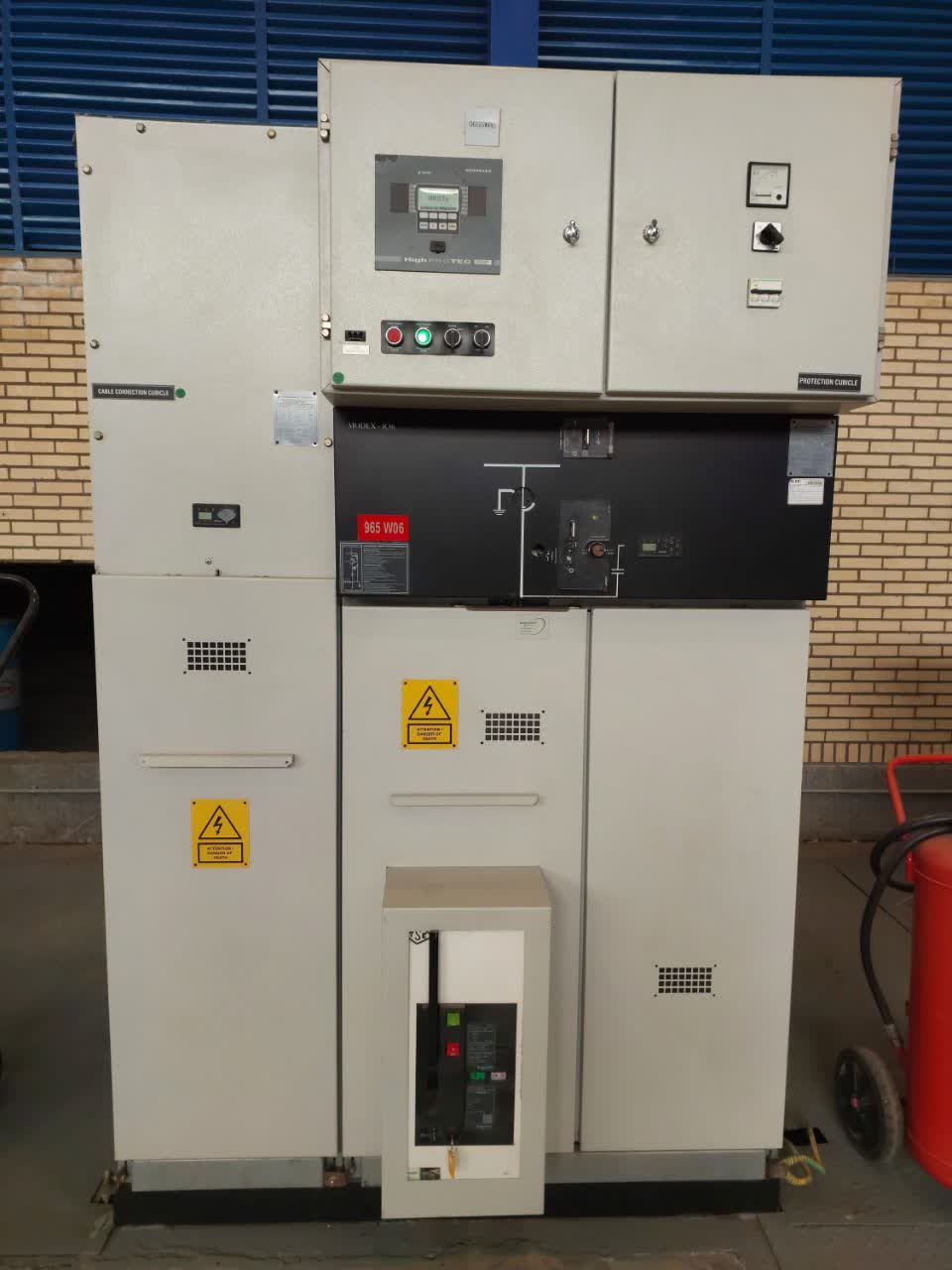

• ساخت تابلو برق سنکرون و سنکرون سازی دیزل ژنراتورها
